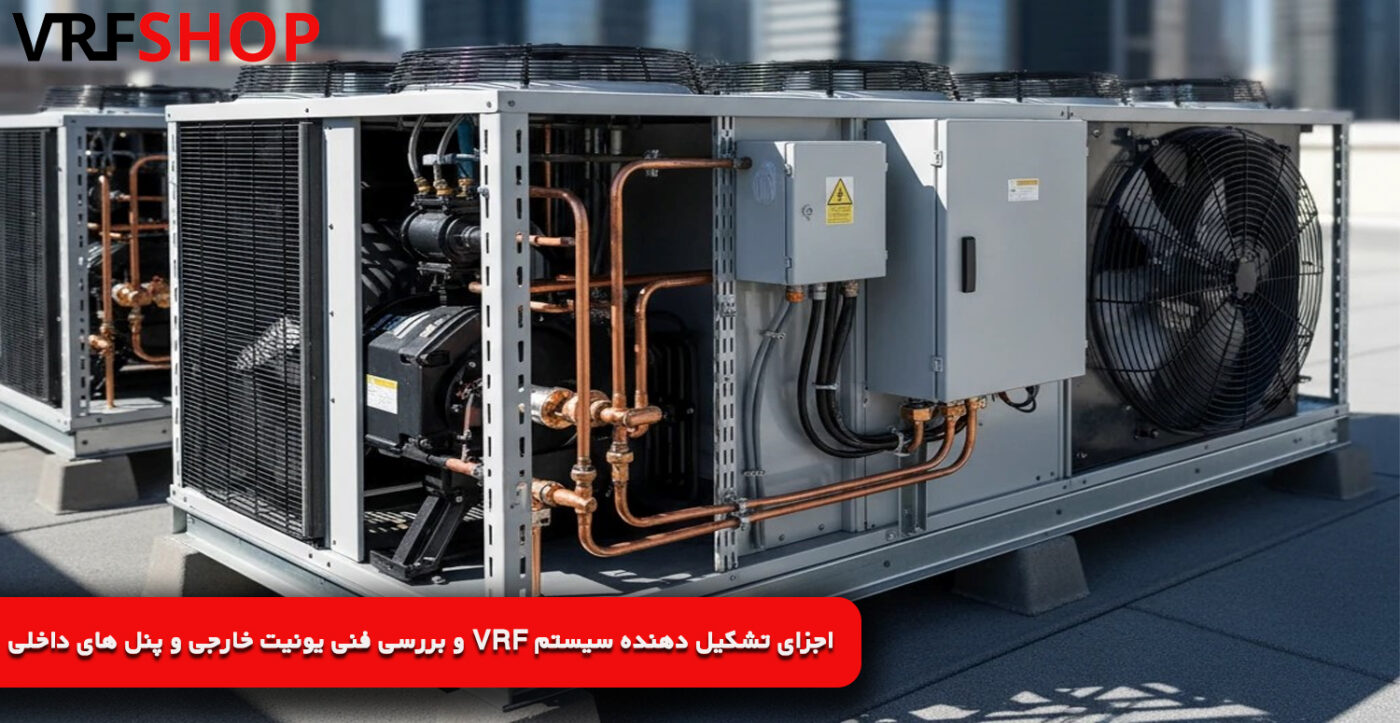

اجزای تشکیل دهنده سیستم VRF و بررسی فنی یونیت خارجی و پنل های داخلی [ساختار و قطعات اصلی آن]

سیستم تهویه مطبوع VRF یکی از سیستم هایی است که عمل خنک کردن و گرم کردن محیط را به وسیله مبرد انجام می دهد. این سیستم تشکیل شده از یک یونیت خارجی که کمپرسور و کندانسور را شامل شده و چندین یونیت داخلی با ظرفیت های مختلف است که هوای سرد و گرم را در محیط داخلی ساختمان منتشر می کنند.

به عبارتی دیگر VRF یک سیستم پیشرفته سرمایشی و گرمایشی، همچنین نسل جدید سیستم های تهویه مطبوع تراکمی است که شامل دو یونیت داخلی و خارجی است که با لوله مسی حاوی گاز مبرد به همدیگر متصل شده اند. کنترل هوشمند VRF، عامل تمایز این سیستم از دیگر سیستم های تهویه مطبوع است که در ادامه با وی آر اف شاپ بیشتر با آن آشنا می شویم.

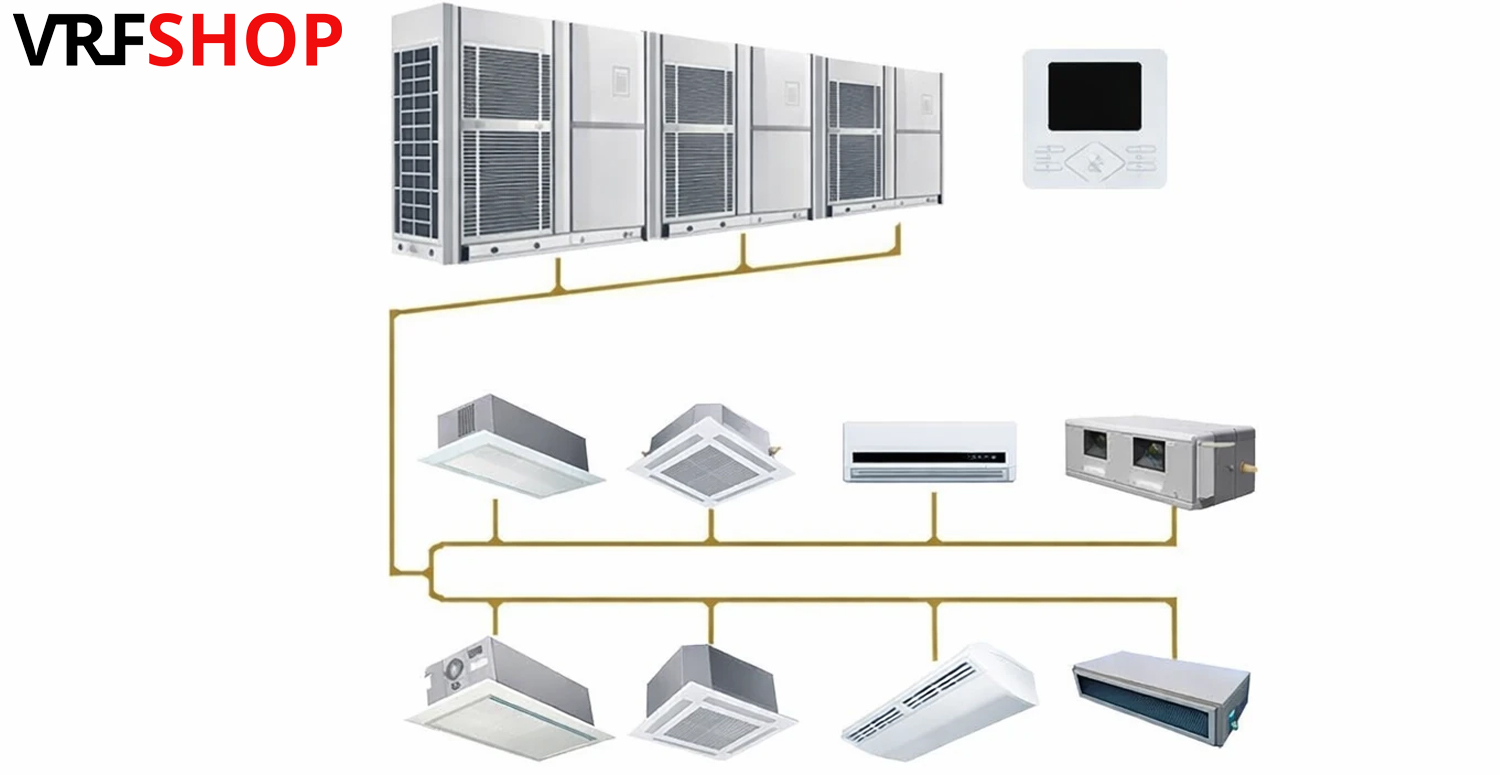

ساختار سیستم VRF

پیش تر بیان کردیم که سیستم VRF چیست؟ این دستگاه شامل یک یونیت یا پنل خارجی است که در فضای آزاد و خارج از ساختمان قرار گرفته و چندین یونیت داخلی است که در فضای داخلی قرار می گیرند. این دو یونیت توسط لوله مسی که گاز مبرد در آن جریان دارد به یکدیگر متصل می شوند.

همچنین گاز مبرد سیستم های وی آر اف متغیر است و مقدار واردی این گاز، بر حسب نیاز متفاوت خواهد بود که این نیز طبق آزمایش های بررسی شده، سبب کاهش 60 درصدی مصرف انرژی، کاهش آلودگی صورتی و همچنین افزایش طول عمر دستگاه می گردد.

قطعات اصلی سیستم تهویه مطبوع VRF

در ادامه به بررسی کلی اجزا اصلی خارجی و داخلی سیستم تهویه مطبوع VRF که هر یک دارای اجزا و قطعات مختلفی هستند، می پردازیم:

• یونیت خارجی: یونیت خارجی در بیرون از ساختمان نصب شده و شامل موتور الکتریکی، کمپرسور، مجموعه کندانسور و فن، شیر انبساط الکترونیکی، بدنه محافظ بیرونی، شاسی دستگاه و سایر متعلقات است. این یونیت معمولا در فضای آزاد یا پشت بام نصب می شود.
• یونیت های داخلی: یونیت های داخلی یا فن کویل ها هوای مطبوع را در داخل محیط منتشر کرده و به شیوه های مختلفی مثل سقفی، دیواری و زمینی داخل ساختمان نصب می شوند که شامل اواپراتور و فن هستند.
• لوله کشی مسی: وظیفه این لوله کشی و اتصالات مسی در سیستم وی آر اف، متصل کردن چندین یونیت داخلی به یک یونیت خارجی است.

انواع سیستم تهویه مطبوع VRF

سیستم تهویه مطبوع VRF دارای انواع مختلفی است که دو نوع متداول آن عبارتند از سیستم پمپ گرمایشی یا دو لوله ای و سیستم Heat Recover یا سه لوله ای. در ادامه به توضیح کلی این دو نوع از سیستم می پردازیم:

سیستم Heat Pump (دو لوله ای)

سیستم Heat Pump، عمل گرمایش یا سرمایش را در تمامی واحدهای داخلی انجام می دهد؛ اما قادر به انجام همزمان ایجاد هوای سرد و گرم نیست. کاربرد رایج این نوع از سیستم تهویه مطبوع VRF در مناطق باز، خرده فروشی ها، دفاتر و دیگر اماکن مشابه است.

سیستم Heat Recover (سه لوله ای)

این نوع از سیستم می تواند عمل ایجاد سرمایش و گرمایش را به طور همزمان انجام داده و گرمایی که در سیکل تولید می شود را به صورت مجدد استفاده نماید. این نوع از سیستم با عملکرد خاصی که دارد، می تواند در مصرف انرژی نیز صرفه جویی کند.

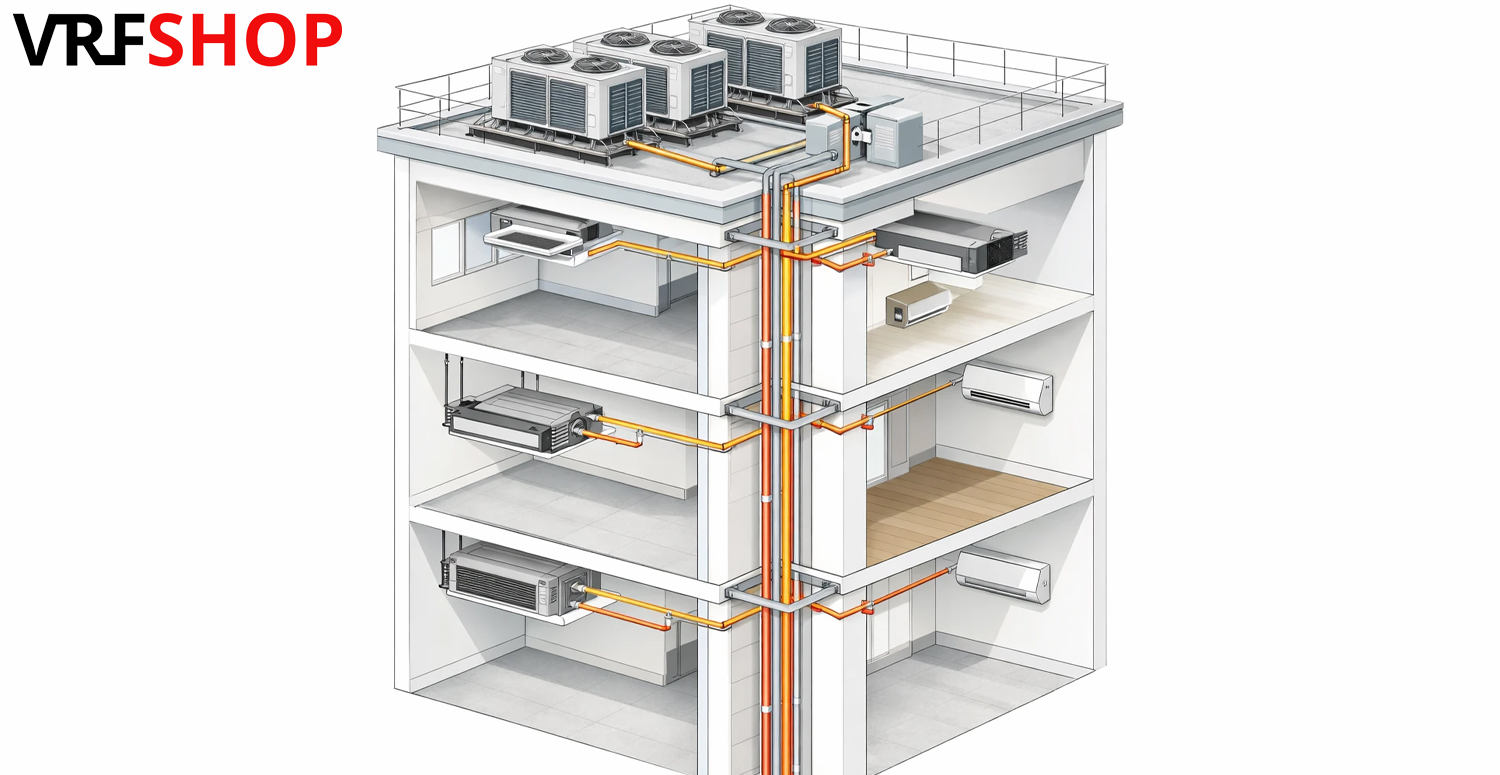

بررسی فنی واحد داخلی (Indoor Unit) سیستم VRF

واحد داخلی بخشی از اجزای سیستم vrf بوده که درون خانه و فضای داخلی نصب می شود و کاربرد آن پخش هوای گرم یا خنک به داخل ساختمان است. این واحد و یونیت داخلی دارای انواع مختلفی از جمله دیواری، کاستی، سقفی توکار یا مخفی و کانالی است که در زیر آمده اند.

انواع یونیت داخلی سیستم وی آر اف (VRF)

انواع مختلفی از یونیت های داخلی در نحوه عملکرد سیستم VRF وجود دارند که بسته به نیاز های محیط، نصب و معماری ساختمان می توان از آن ها استفاده کرد. در ادامه به معرفی هر یک از آن ها را اشاره می کنیم.

پنل دیواری

این پنل های سیستم وی آر اف، ظاهری مشابه پنل های داخلی داکت اسپلیت ها دارند که روی دیوار نصب می شوند و از آن ها می توان در خانه های مسکونی، محیط های اداری و فروشگاه های کوچک استفاده نمود؛ البته دیوار های این مکان ها باید دارای فضای کافی برای نصب پنل دیواری باشند.

پنل کاستی

این پنل ها می توانند جریان هوا را از چهار طرف یا فقط یک طرف پرتاب کنند و در بسیاری از فروشگاه ها و فضا های بزرگ، به دلیل استفاده از تایل در سقف، از این نوع پنل ها استفاده می کنند. به طور کلی نیز قیمت سیستم vrf دارای پنل کاستی از دیگر انواع آن ها بالاتر است.

پنل سقفی توکار یا مخفی

این نوع پنل ها عموما در خانه یا ساختمان هایی که سقف کاذب دارند، استفاده می شوند و معمولا قیمت پایین تر و صدای تولیدی کمتری نیز دارند.

پنل کانالی

پرتاب باد در پنل های کانالی سیستم vrf بسیار بالا و سریع است که به همین علت از آن ها در مکان های بزرگ مانند راهرو های تجاری و لابی ها استفاده می شود. همچنین صدای تولید شده توسط پنل های کانالی زیاد بوده و به همین دلیل نمی توان از آن ها در خانه های مسکونی یا محیط های اداری استفاده کرد.

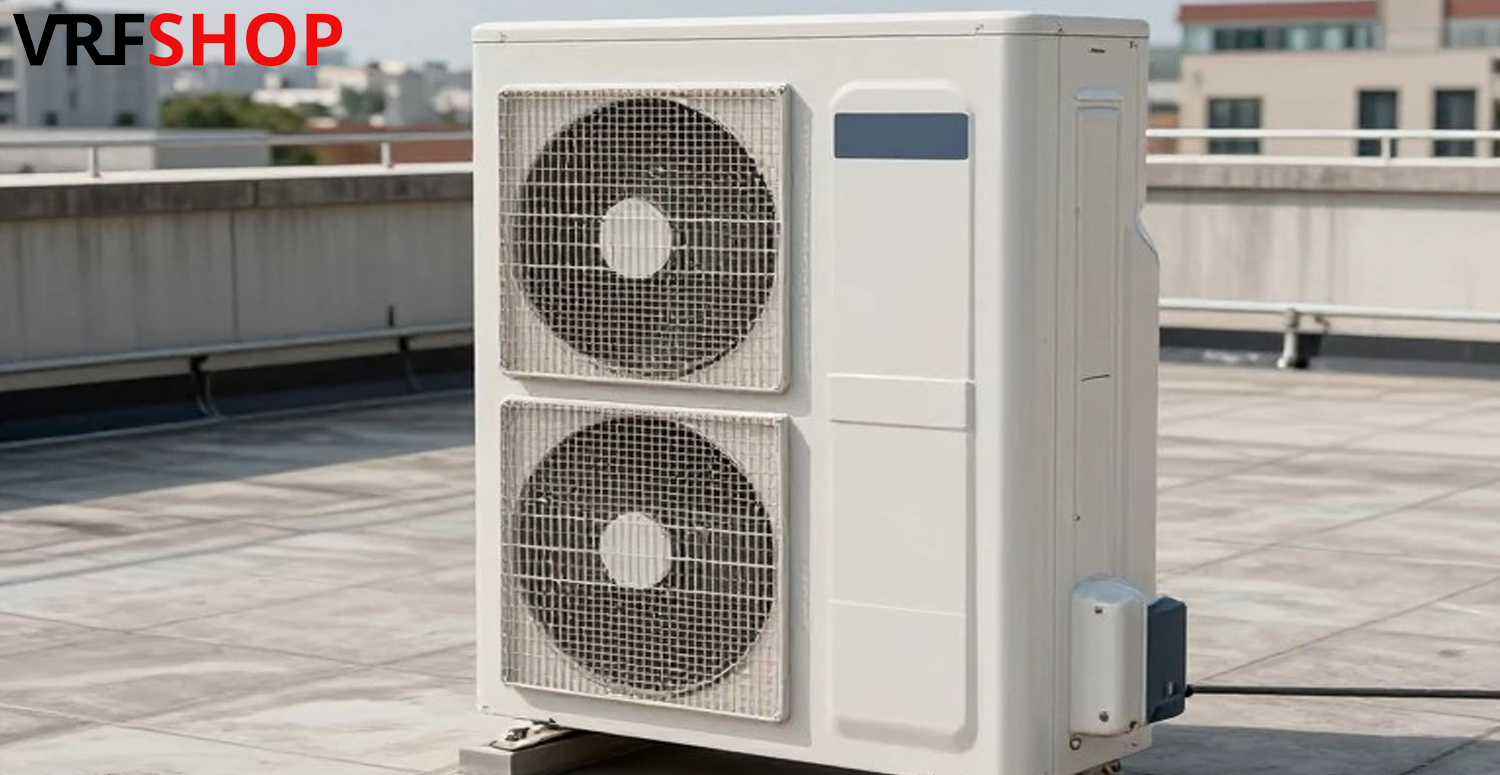

یونیت خارجی (Outdoor Unit) سیستم vrf

یونیت داخلی بیرون از ساختمان ها نصب شده و وظیفه آن، فراهم کردن گرما یا سرمای مورد نیاز Vrf است. این یونیت ممکن است به صورت تکی یا چند بخشی واقع شود که از دیگر وظایف آن می توان به تخلیه گرمای اضافه نیز اشاره کرد. اجزای سیستم VRF در یونیت خارجی عبارتند از:

• کمپرسور (Compressor): کمپرسور یا موتور چرخشی، قلب تپنده سیستم های وی آر اف بوده که باعث فشرده سازی و به جریان در آمدن مبرد در این دستگاه می شود.
• کندانسور (Condenser): این قطعه در همکاری با کمپرسور، به گردش مبرد کمک کرده و سبب انتشار گاز مبرد در طول لوله های اتصالی، یونیت داخلی و خارجی می گردند.
• فن کندانسور (Condenser fan): فن ها با چرخش، سبب انتشار سریع تر مبرد در لوله های اتصالی می شوند.
• بای پس فشار (Pressure bypass): این قطعه به تنظیم فشار هوا و مبرد در یونیت داخلی کمک می کند.
• جدا کننده روغن (Oil Separator): در یونیت خارجی VRF همیشه مقداری روغن اضافه وجود دارد. این جداکننده از ورود روغن اضافی به بخش های دیگر یونیت خارجی جلوگیری می کند.

کلام آخر

ساختار سیستم تهویه مطبوع VRF، متشکل از یونیت خارجی پرقدرت و چندین یونیت داخلی متنوع بوده که امکان پاسخ دهی دقیق به نیازهای حرارتی فضاهای مختلف را فراهم می سازد. همچنین تنوع در انواع سیستم های دو لوله ای و سه لوله ای، این سیستم را به راهکاری کارآمد تبدیل کرده است.
