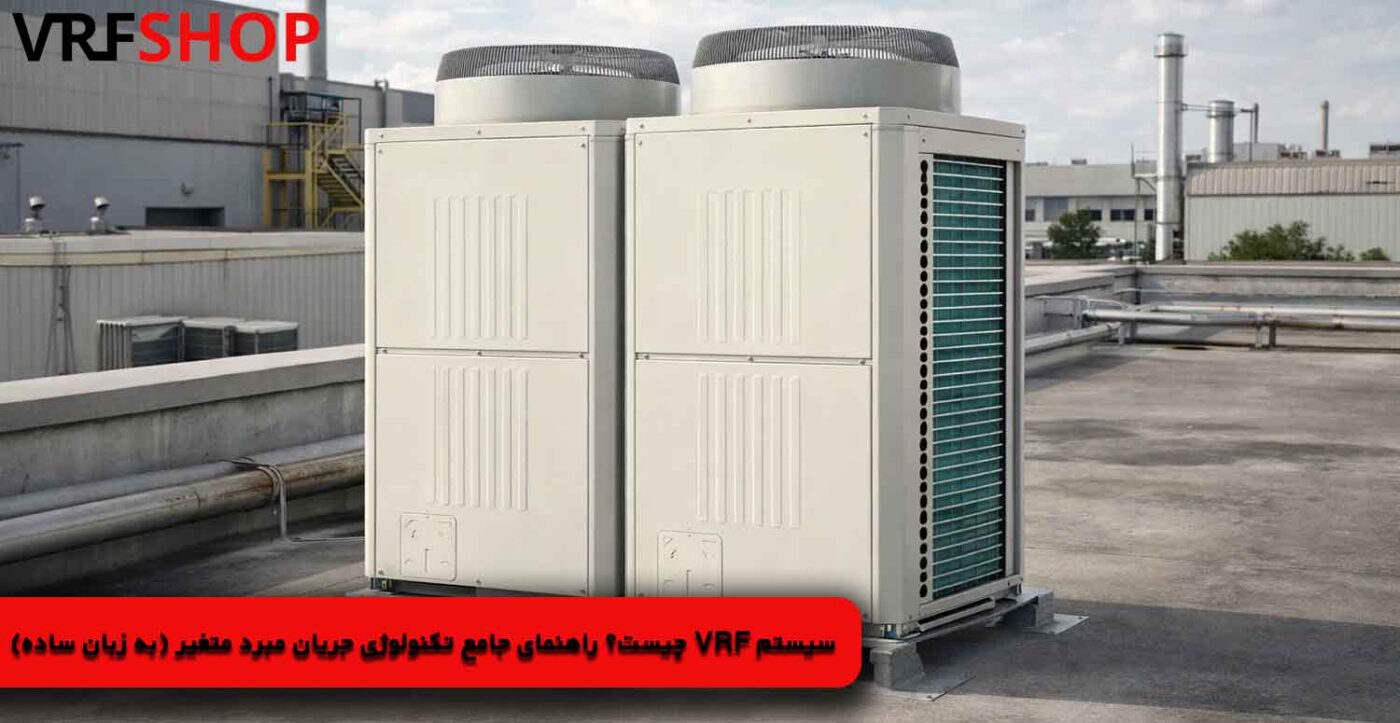

سیستم VRF چیست؟ راهنمای جامع تکنولوژی جریان مبرد متغیر (به زبان ساده) [انواع و کاربرد آن]

جریان مبرد متغیرVRF، از انواع تکنولوژی تهویه مطبوع در سال ۱۹۸۲ بوده که در شرکت دایکین ژاپن اختراع شده است. سیستم VRF مانند اسپلیت ها از مبرد برای خنک کردن و گرم کردن استفاده می کند که این مبرد در یک مدار توسط یک یونیت خارجی بین چندین یونیت داخلی در حال گردش است.

سیستم VRF یا جریان مبرد متغیر، یکی از پیشرفته ترین سیستم های تهویه مطبوع مرکزی بوده که به کمک آن می توان سرمایش و گرمایش چندین بخش ساختمان را به طور همزمان مدیریت کرد. در ادامه با وی آر اف شاپ، بیشتر می خواهیم به بررسی این سیستم و کارایی آن بپردازیم.

اسپلیت مرکزی GMV5 گری 576000 مدل GMV-1685WM/B-X

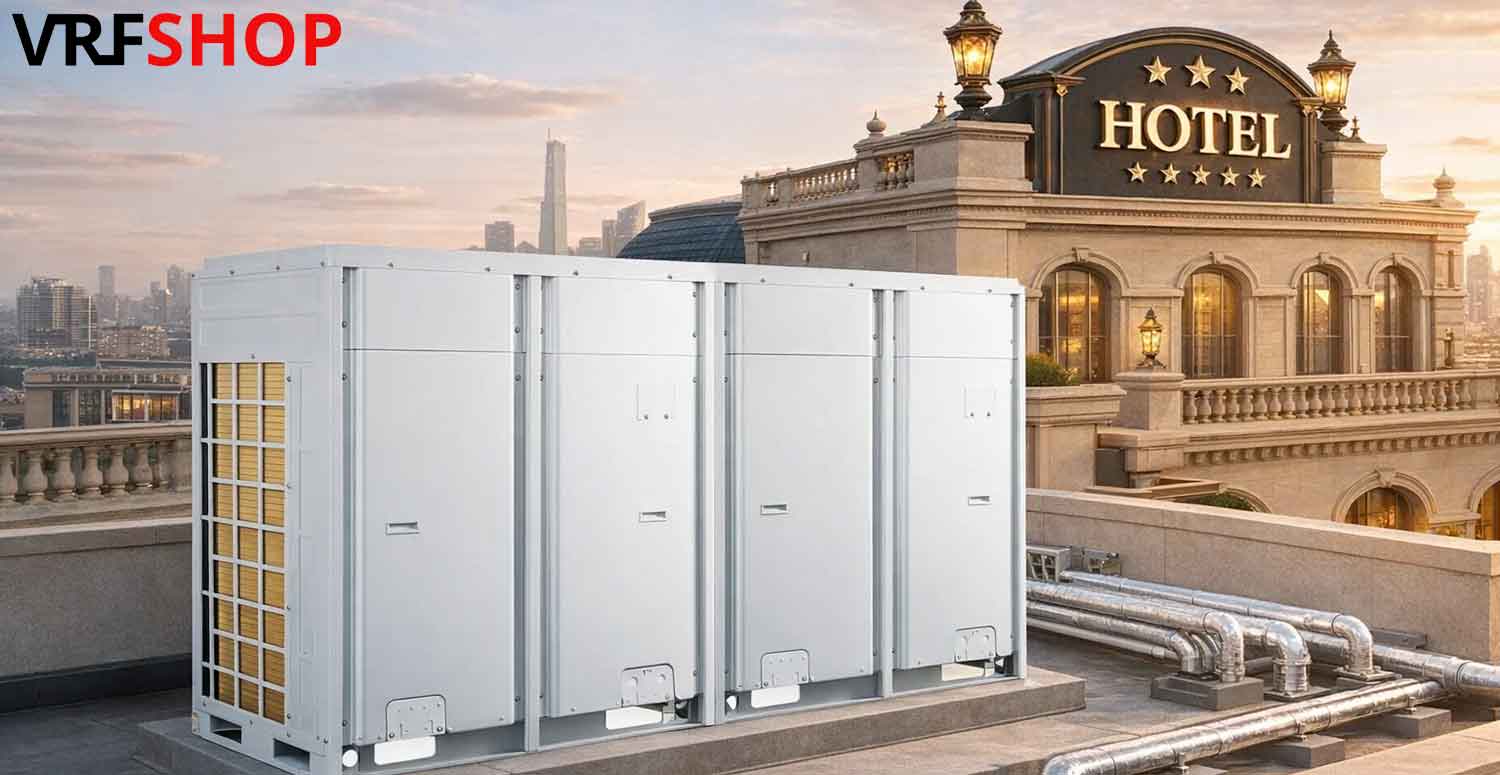

سیستم vrf چگونه کار می کند؟

در این سیستم، یک یونیت خارجی یا همان کندانسور، در فضای باز قرار گرفته و از طریق لوله های مسی حاوی مبرد به چندین یونیت داخلی یا فن کویل متصل می گردد. به طور کلی در وی آر اف نیازی به واسطه انتقال حرارت مانند آب نبوده و مبرد مستقیما وظیفه تبادل حرارت را بر عهده می گیرد. این ویژگی سبب راندمان بالاتر، کنترل دقیق تر دما در هر فضا و صرفه جویی چشمگیر در مصرف انرژی می شود.

همچنین امکان برنامه ریزی و مدیریت هوشمند این سیستم، آن را برای ساختمان های اداری، تجاری و مسکونی مدرن و… ، به گزینه ای محبوب تبدیل کرده است. به زبان ساده، وی آر اف نسخه ای پیشرفته تر از کولر گازی اسپلیت بوده که به صورت مرکزی کار کرده و توانایی تامین دما برای چندین واحد را دارد.

اگر از تفاوت وی آر اف و داکت اسپلیت بخواهیم بگوییم، می توانیم به این مورد اشاره کنیم که داکت اسپلیت، معمولا با یک یونیت داخلی کل فضا را با دمای یکسان پوشش می دهد؛ اما سیستم VRF امکان کنترل مستقل دما در هر فضا را به صورت مرکزی برای شما فراهم می سازد.

اسپلیت مرکزی GMV5 گری 137000 مدل GMV-400WM/B-X

اسپلیت مرکزی GMV5 گری 77000 مدل GMV-224WM/B-X

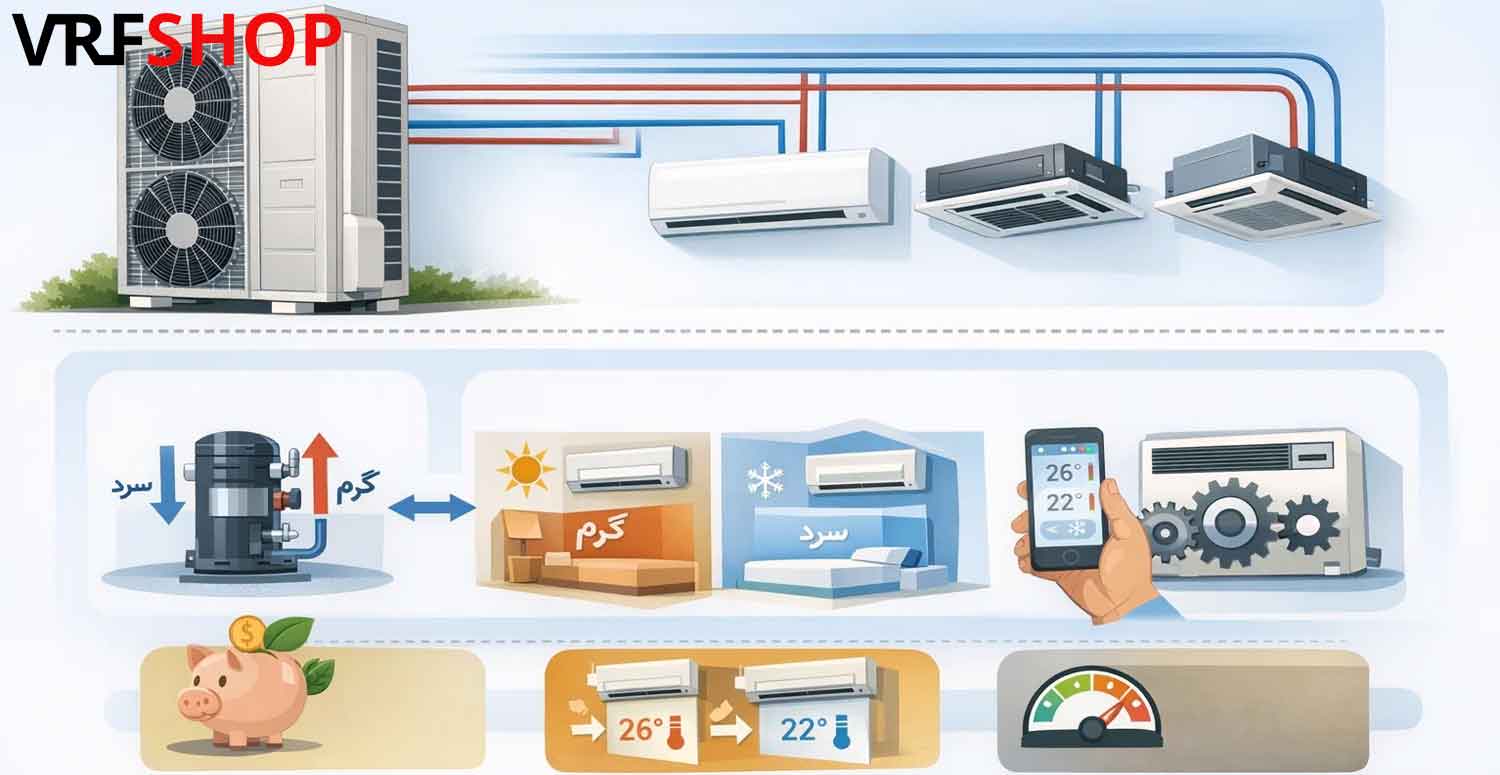

ذکر انواع vrf ها

سیستم های وی آر اف در انواع مختلفی با کارایی های متفاوتی ارائه می شوند که عبارتند از:

• VRF اینورتر کم مصرف
• VRF نوع پیشرفته
• VRF نوع گازی
• VRF چهار فصله
• VRF مناسب مناطق گرم
• VRF دو لوله
• VRF سه لوله

به طور کلی سیستم های VRF، نسل پیشرفته ای از سیستم های مولتی اسپلیت بدون کانال هستند که یکی از کار آمد ترین سیستم های تهویه مطبوع مدرن به شمار می روند؛ زیرا اجازه می دهند که واحدهای داخلی بیشتری به هر واحد خارجی متصل شوند. این سیستم ها امکان گرمایش و سرمایش همزمان و همچنین بازیابی گرما را برای کاهش مصرف انرژی فراهم می سازند.

ارائه گرمایش و سرمایش توسط یک سیستم کاملا یکپارچه، با سیستم کنترل واحد و همچنین عدم نیاز به موتورخانه و تکنسین نگهدار و البته مصرف برق اندک و ضریب عملکرد (COP) بالای دستگاه، امکان لوله کشی در فواصل زیاد، امکان نصب در پروژه های مرتفع و واحد های درونی از نوع های مختلف، کنترلر مرکزی و بهره گیری از مبرد R410a که دوستدار محیط زیست است و عدم نیاز به مصرف آب، تعدادی از مزیت های برجسته این نوع سیستم ها هستند.

اسپلیت مرکزی GMV5 گری 345000 مدل GMV-1065WM/B-X

سیستم های جریان مبرد متغیر VRF

سیستم های جریان مبرد متغیر، همان سیکل تبرید بوده که در آن ها دبی جریان مبرد به وسیله کمپرسور دور متغیر یا اینورتر در یونیت خارجی و شیر انبساطی الکترونیکی (EEV) در یونیت داخلی تغییر می کند تا شرایط آسایش را فراهم کند. این سیکل، همان سیکل تبرید تراکمی است؛ ولی دارای برخی تفاوت های جزئی است که در زیر به آن ها اشاره می کنیم :

در کولرهای گازی یونیت داخلی صرفا شامل اواپراتور بوده، اما یونیت خارجی شامل کمپرسور، کندانسور و شیر فشارشکن است که این قابلیت سبب می شود تا تنها 10 الی 15 متر امکان لوله کشی میان یونیت داخلی و خارجی داشته باشیم؛ زیرا فرآیند افت فشار در شیر انبساطی و در یونیت خارجی رخ داده که با طولانی شدن لوله کشی، افت ظرفیت قابل توجهی اتفاق می افتد و کمپرسور آن ها نیز ظرفیت کافی برای این کار را ندارند.

در سیستم VRF نیز یونیت داخلی شامل اواپراتور و شیر فشار شکن بوده و یونیت خارجی شامل کندانسور و کمپرسور است. این تغییر کوچک سبب می شود که توانایی لوله کشی تا 1 کیلومتر در این سیستم ها فراهم شود و بتوانیم تا 110 متر ارتفاع لوله کشی داشته و راندمان را افزایش دهیم. همچنین با قابلیت اتصال 64 پنل داخلی به هر یونیت خارجی، می توانیم از آن ها در ساختمان های بلند مرتبه و مرتفع نیز استفاده نماییم.

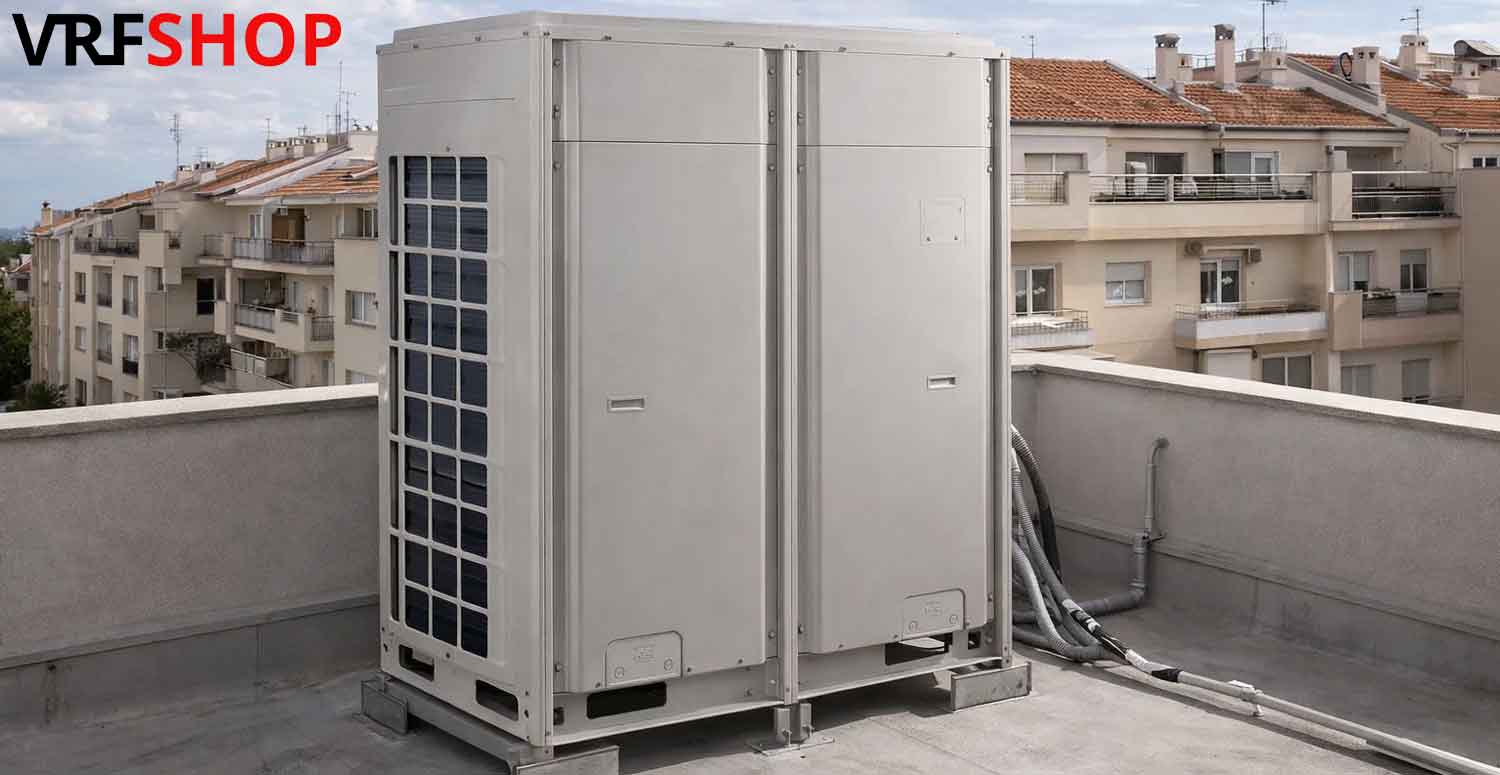

کاربردهای سیستم VRF

سیستم های  VRFبر اساس کاربرد پروژه، متفاوت هستند و هر کدام ویژگی خاص خود برای محیط متفاوت را دارد. به عنوان مثال:

• VRF برای ساختمان مسکونی: سیستم های VRF برای خانه های بزرگ و ویلایی که نیاز به کنترل دمای مستقل در اتاق های مختلف دارند، بسیار مناسب هستند.
• VRF برای مجتمع تجاری: VRF برای هتل ها، ساختمان های اداری و مراکز خرید، به دلیل بازدهی انرژی بالا و قابلیت کنترل دقیق دما در بخش ها و فضاهای مختلف، محبوبیت زیادی دارند.
• ساختمان های صنعتی: در محیط های صنعتی که به کنترل دقیق دما و رطوبت نیاز است، سیستم های VRF می توانند به خوبی عمل کرده و شرایط محیط را به صورت دقیق تنظیم نمایند.

کلام آخر

انتخاب سیستم تهویه مطبوع مناسب برای ساختمان های اداری، تجاری و مسکونی یک تصمیم مهم و سرمایه گذاری بلندمدت است. سیستم VRF یا جریان مبرد متغیر، راهکاری پیشرفته و کارآمد برای تهویه مطبوع ساختمان های مسکونی، تجاری، صنعتی و… محسوب می شود که با بهره گیری از تکنولوژی مدرن، کمپرسور اینورتر و شیرهای انبساط الکترونیکی، امکان کنترل دقیق دما در فضاهای متفاوت، صرفه جویی چشمگیر در مصرف انرژی، نصب در پروژه های بلند مرتبه و مدیریت هوشمند را فراهم می سازد.

با توجه به مزایای متعدد مانند گرمایش و سرمایش همزمان، کاهش مصرف آب، استفاده از مبرد دوست دار محیط زیست و انعطاف بالا در لوله کشی، این سیستم به عنوان گزینه ای مقرون به صرفه برای ساختمان های مدرن شناخته شده که انتخاب بهترین برند سیستم VRF در ایران، به فاکتورهایی همچون بودجه، متراژ پروژه، شرایط اقلیمی و نوع کاربری ساختمان بستگی دارد.
