بررسی تفاوت سیستم VRF با فن کویل [تفاوت در عملکرد و مصرف انرژی آن ها]
اسفند
سیستم وی آر اف شبیه به چیلر تراکمی بوده که تفاوت عمده آن ها در مدار است. در واقع در مدار سیستم vrf آب وجود نداشته و مبرد مستقیما انرژی گرمایی بین یونیت های داخلی و خارجی را حمل می کند. به عبارت دیگر در سیستم وی آر اف، عمل خنک کنندگی و سرمایش، مستقیما با استفاده از مبرد انجام شده و این در حالی است که در چیلرها، آب درون یک مبدل جاسازی شده در آن ها، سرد شده و با پمپ به فن کویل های درون ساختمان ارسال می شود. به بررسی و مقایسه این سیستم ها در ادامه با وی آر اف شاپ خواهیم پرداخت.

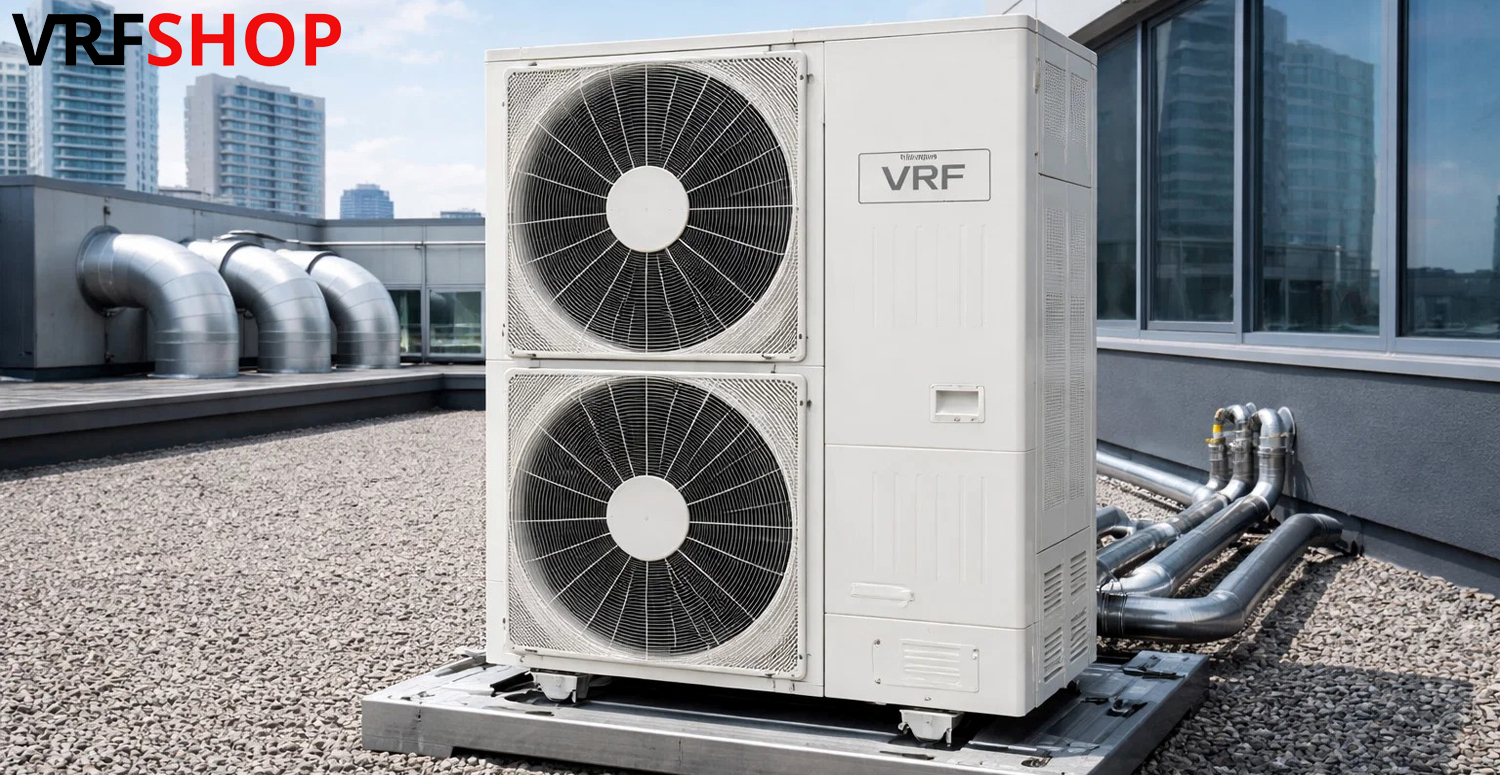

کارکرد سیستم VRF چگونه است؟
از سوالات مهم این است که منظور از سیستم VRF چیست؟ وی آر اف در واقع مخفف عبارت Variable Refrigerant Flow و متغیر جریان مبرد است. به عبارت ساده، این سیستم در واقع دستگاه یکپارچه سرمایشی و گرمایشی بوده که به صورت دو تکه (یونیت خارجی و یونیت های داخلی) ساخته شده و با لوله کشی مسی حاوی مبرد به همدیگر متصل می شوند.
اگر بخواهیم به بررسی نحوه عملکرد سیستم VRF از سیکل تبرید تا توزیع هوشمند مبرد بپردازیم، یونیت خارجی وی آر اف در مکانی خارج از ساختمان مانند پشت بام یا حیاط نصب می شود که به صورت مرکزی به چندین یونیت داخلی یا همان فن کویل متصل گشته و عمل سرمایش و گرمایش ساختمان را تامین می کنند.
در سیستم وی آر اف، با استفاده از تکنولوژی خاصی می توان مقدار جریان مبردی که به هر یونیت داخلی ارسال می شود را کنترل و دمای آن را مطابق با نیاز مصرف کننده، به صورت مستقل و به میزان دلخواه تنظیم کرد.
کارکرد سیستم فن کویل چگونه است؟
فن کویل VRF یک دستگاه ساده بوده که از یک مبدل حرارتی (کویل) سرمایشی، گرمایشی و یک فن تشکیل شده است. نحوه کار آن نیز اینگونه است که آب سرد یا آب گرم درون کویل ها یا همان لوله های مسی آن جریان یافته و فن با وزیدن هوا از اطراف کویل، سبب برخورد هوا با سطح سرد یا داغ آن شده و هوای سرد یا گرم را به فضای داخل ساختمان منتقل می کند. انواع این سیستم ها عبارتند از:
- فن کویل دیواری: این سیستم ها نیز از نظر کارکرد، تفاوتی با مدل های دیگر ندارد و بر روی دیوار نصب می شوند.
- فن کویل کانالی: ظرفیت این نوع ها بین ۶۰۰ الی ۲۰۰ فوت مکعب در دقیقه بوده و دارای ۲ نوع ایستاده و افقی است.
- فن کویل زمینی: این دستگاه ها معمولا در ظرفیت های ۲۰۰ الی ۱۲۰۰ فوت مکعب در دقیقه تولید می شوند که می توانند هوا دهی به صورت بالایی یا روبرویی را انجام دهند.
- فن کویل سقفی: این دستگاه ها دارای ۲ نوع با کابین و بدون کابین هستند که ظرفیت آن ها بین ۲۰۰ الی ۱۲۰۰ بوده و در بالای سقف کاذب نصب می شوند.
- فن کویل کاستی: این مدل نوعی از سیستم های سقفی بوده که کویل آن در بالای سقف کاذب نصب می شود و شما با استفاده از ریموت می توانید دمای آن را تنظیم نمایید.
- خنک شونده با هوا: در آن چندین کمپرسور به یک حلقه لوله کشی مبرد وصل می شوند که باید به انتخاب آن ها در مکان هایی با شرایط محیطی گرم دقت کنید.
- خنک شونده با آب: در آن چندین کمپرسور به یک حلقه منبع آب وصل شده و امکان بازیابی حرارت بین واحدهای کمپرسور را فراهم می سازد.

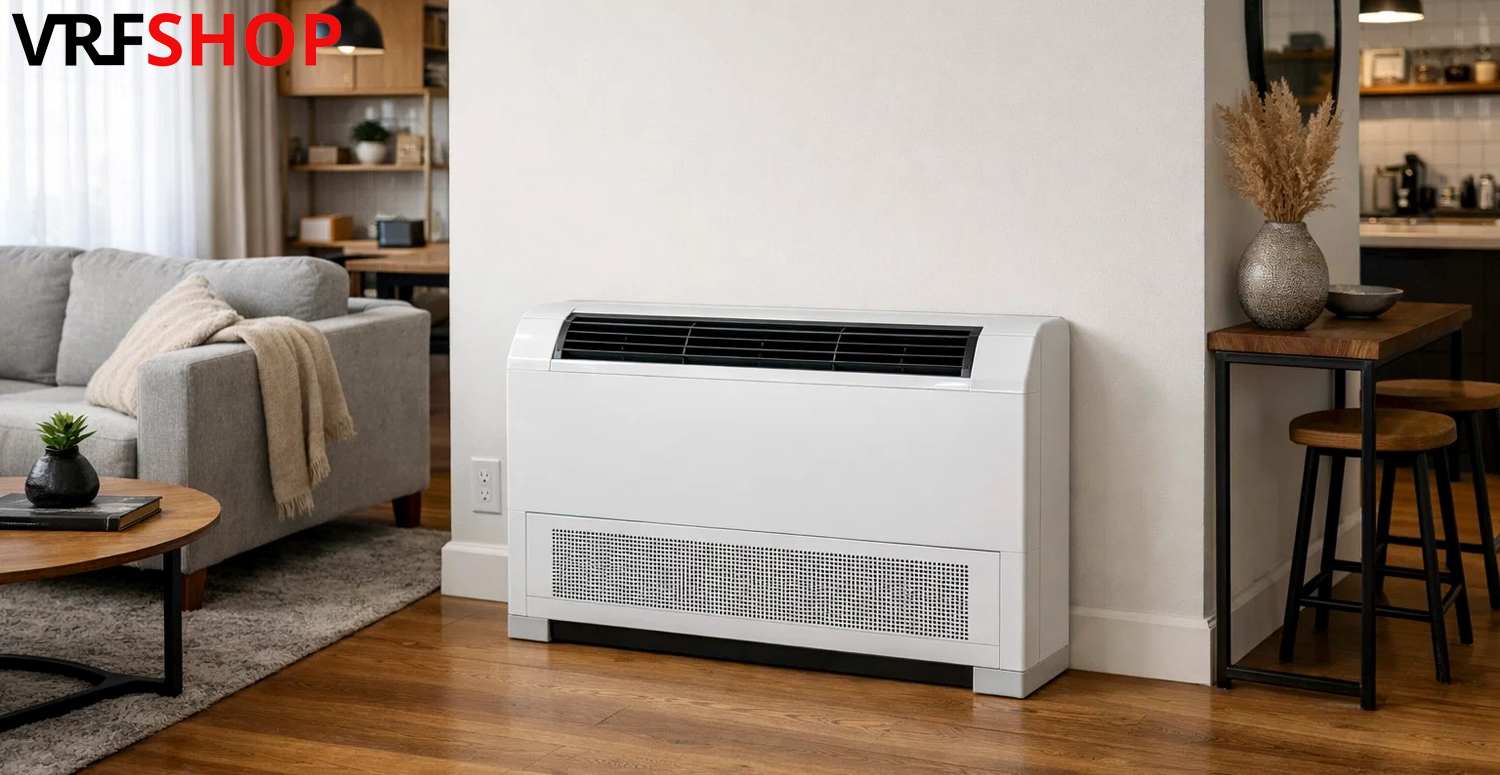

انتخاب فن کویل چگونه انجام می گیرد؟
انتخاب فن کویل با توجه به بار برودتی هر فضا انجام می گیرد. رایج ترین نوع فن کویلی که در پروژه های مسکونی استفاده می شود، سقفی توکار (الواری) است که برای هر واحد عبارت اند از:
- سه دستگاه فن کویل 300 cfm برای اتاق ها
- یک دستگاه فن کویل 400 cfm برای آشپزخانه
- دو دستگاه فن کویل 400 cfm برای پذیرایی
- یک دستگاه فن کویل 400 cfm برای اتاق نشیمن
مقایسه VRF با فن کویل
فن کویل در واقع فقط یک یونیت داخلی بوده که به تنهایی کاری نکرده و جهت تامین سرمایش به چیلر و برای گرمایش به پکیج یا موتورخانه مرکزی متصل می گردد. با بررسی تفاوت سیستم VRF با چیلر باید بگوییم که در این سیستم، آب سرد تولید شده توسط چیلر یا آب گرم تولید شده توسط پکیج از طریق لوله کشی به فن کویل می رسد و فن دستگاه، با عبور هوا از روی کویل، دمای محیط را تنظیم می کند.
در سیستم فن کویل، کنترل دما در هر فضا معمولا به صورت مستقل و به طریق ترموستات انجام می شود؛ اما تامین انرژی حرارتی و برودتی به یک منبع مرکزی وابسته است. از تفاوت های VRF و سیستم فن کویل می توانیم به موارد زیر اشاره کنیم:
- وابستگی به سیستم مرکزی: فن کویل به تنهایی سرمایش یا گرمایش ایجاد نکرده و نیاز به چیلر و بویلر دارد. اما باید بدانید که VRF یک سیستم کامل است و به تجهیزات مرکزی دیگری وابسته نیست.
- کنترل دما: فن کویل هاکنترل دمایی مستقل دارند؛ ولی چون وابسته به آب سرد مشترک هستند، معمولا تغییر حالت سرمایش به گرمایش در کل سیستم انجام شده و البته در برخی مدل های VRF امکان سرمایش و گرمایش همزمان و در نقاط مختلف ساختمان وجود دارد که این موضوع یک مزیت مهم در ساختمان های اداری محسوب می شود.

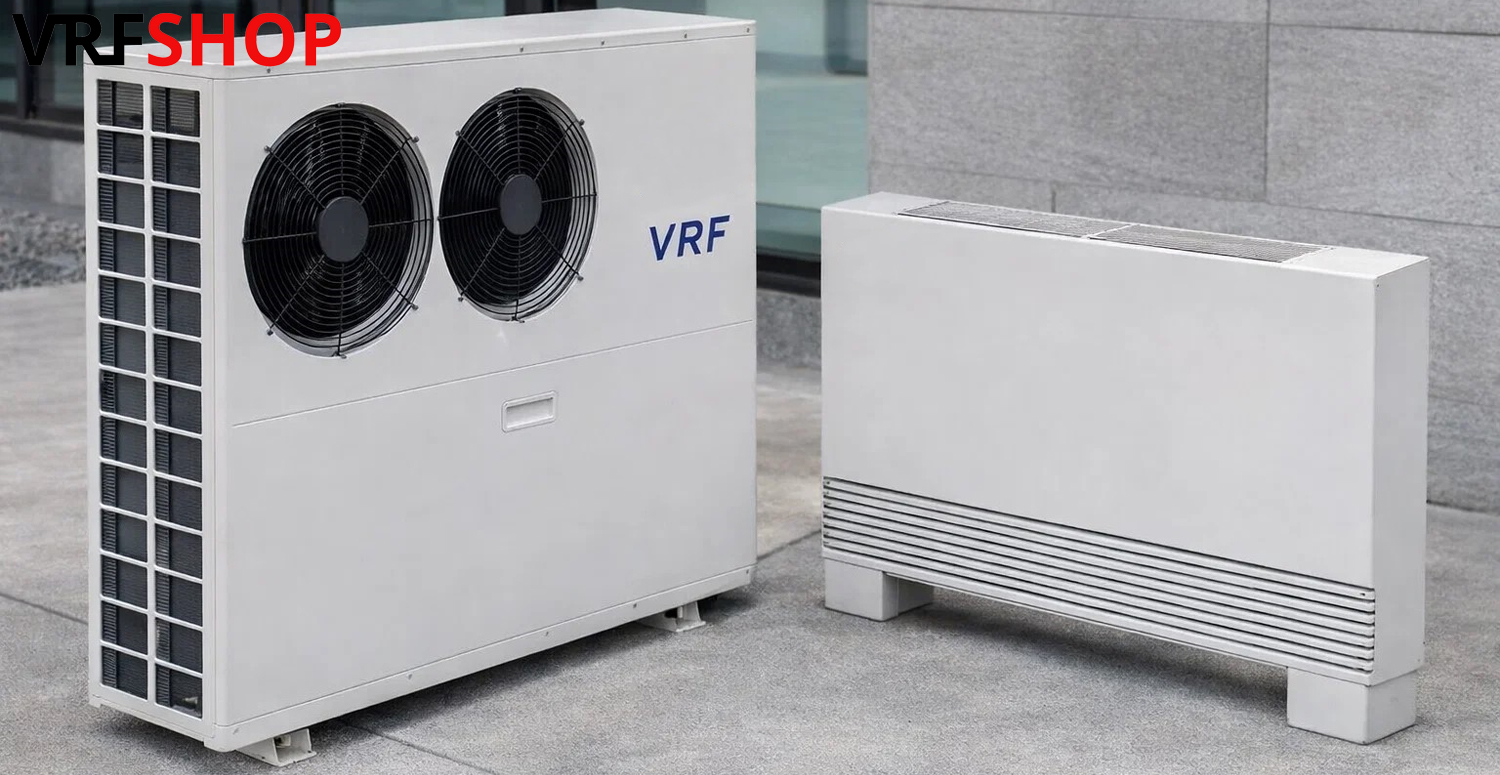

تفاوت در مصرف انرژی و راندمان عملکرد VRF و فن کویل
سیستم های VRF به دلیل استفاده از تکنولوژی اینورتر و همچنین کنترل هوشمند جریان مبرد، می توانند فقط به اندازه نیاز هر فضا انرژی مصرف کرده و از اتلاف انرژی نیز جلوگیری نمایند. سیستم فن کویل نیز به یک منبع مرکزی مثل چیلر و بویلر وابسته است که حتی در صورت نیاز برخی فضاها، کل سیستم مرکزی باید فعال شود و این مورد موجب مصرف انرژی بالاتری می شود.
کلام آخر
انتخاب بین سیستم VRF و فن کویل بستگی به نوع کاربری ساختمان، بودجه پروژه و مصرف انرژی دارد. به طور کی سیستم VRF گزینه ای مقرون به صرفه تر برای پروژه های مدرن، به خصوص ساختمان های اداری و تجاری با کاربری متغیر محسوب می شود و سیستم فن کویل به علت ساختار ساده تر، هزینه اولیه کمتر و سازگاری با موتورخانه یا چیلر مرکزی، انتخابی مناسب برای بیشتر ساختمان های مسکونی به حساب می آید.
